Ermitteln der 1 und 2 Meter Linie von Dachschrägen

Bei komplexen Dachformen kann es sehr aufwendig werden, wenn man die 1 und 2 Meter Linie bei Dachschrägen ermitteln möchte.

In diesem Beitrag zeige ich Ihnen wie Sie es sehr einfach und in Sekunden ermitteln können. Es gibt zwar auch die Möglichkeit, innerhalb eines Dachelementstils die Höhenlinien einzubelenden. Das ist aber ein etwas komplizierterer Vorgang, den ich in einem anderen Blog-Beitrag ausführlich erläutert habe.

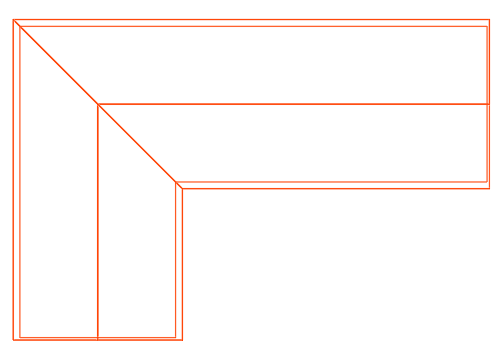

Hier habe ich ein Dach (keine Dachelemente, wenngleich es damit auch funktionieren würde) erzeugt.

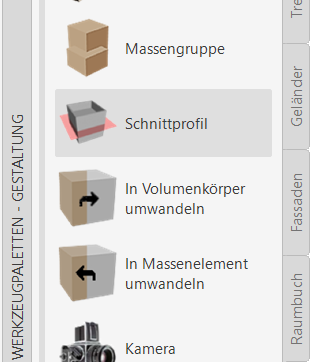

Bei den Werkzeugpaletten unter Modellieren finden Sie den Befehl „Schnittprofil“. Starten Sie den Befehl.

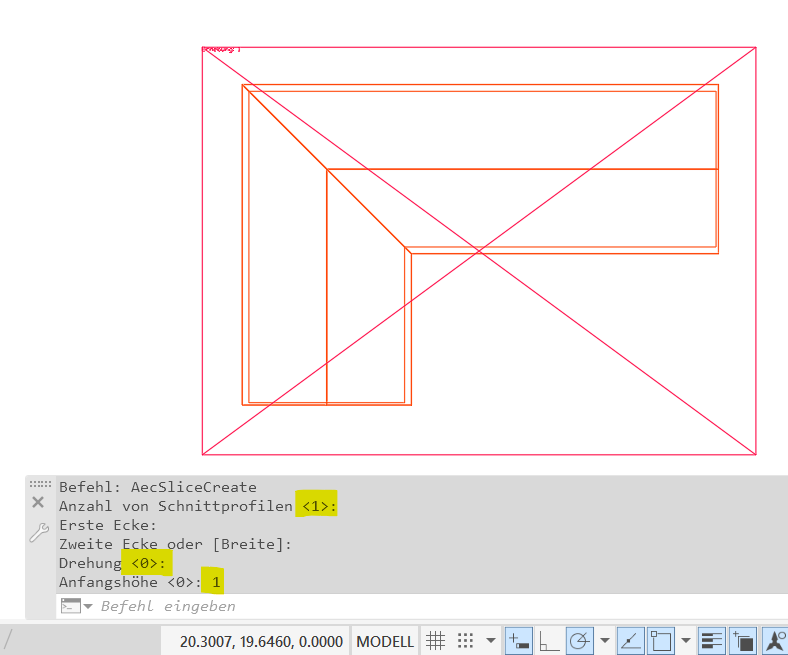

Zeichnen Sie das Schnittprofil über das Dach hinaus, geben folgende Parameter ein.
Anzahl von Schnittprofilen <1>:
Anfangshöhe <0>: 1

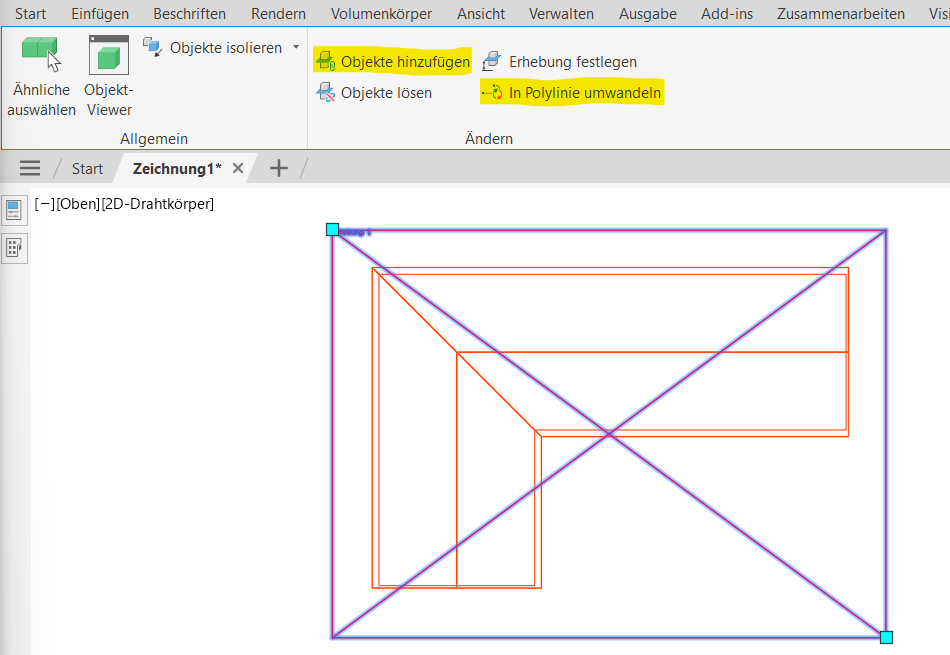

Wählen Sie das Schnittprofil aus und über den Befehl „Objekte hinzufügen“ können Sie nun das Dach hinzufügen. Das 2 Linien dargestellt werden liegt daran, dass das Dach Innen und Außen geschnitten wird.
Über den Befehl „In Polylinie umwandeln“ generieren Sei die Meterlinie. Ändern Sie danach einfach die Höhe von Schnittprofil und generieren die 2 Meterlinie.

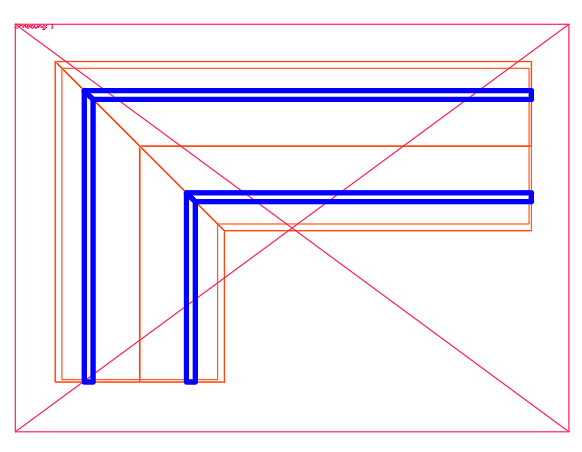

Das Ergebnis sieht dann so aus:

Sobald Sie die 1 Meter Linien erzeugt haben, markieren Sie das Schnittprofil und verändern die Erhebung auf 2 Meter über die Eigenschaftenpalette und erzeugen erneut die Polylinien, jedoch in einer anderen Höhe.
