Wandschichtrechner auf Excel-Basis
Der hier zum kostenlosen Download bereitgestellte Wandschichtrechner auf Excel-Basis ermöglicht Ihnen durch die Eingabe der jeweiligen Wandschichtdicke, den Kantenversatz einfach zu berechnen.
Wichtig ist, dass nur in den orangen Eingabefelder die jeweilige Schichtstärke eingetragen wird. Hierbei wird berücksichtig, dass im AutoCAD Architecture jede Wand so definiert ist, dass die Außenkante der tragenden Schicht(en) jeweils die Basislinie definiert.
Geben Sie in die orange Spalte einfach die Schichtstärke ein und beachten Sie, dass die Wandbasislinie (Außenkante der tragenden Schicht) unterhalb der roten Linie eingefügt werden. Alles was Vorsatzschale, Dämmung etc. ist, gehört oberhalb der roten Linie.
Die Excel-Tabelle finden Sie hier zum kostenlosen Download.
Hier ein Vergleich am Beispiel einer Wand…

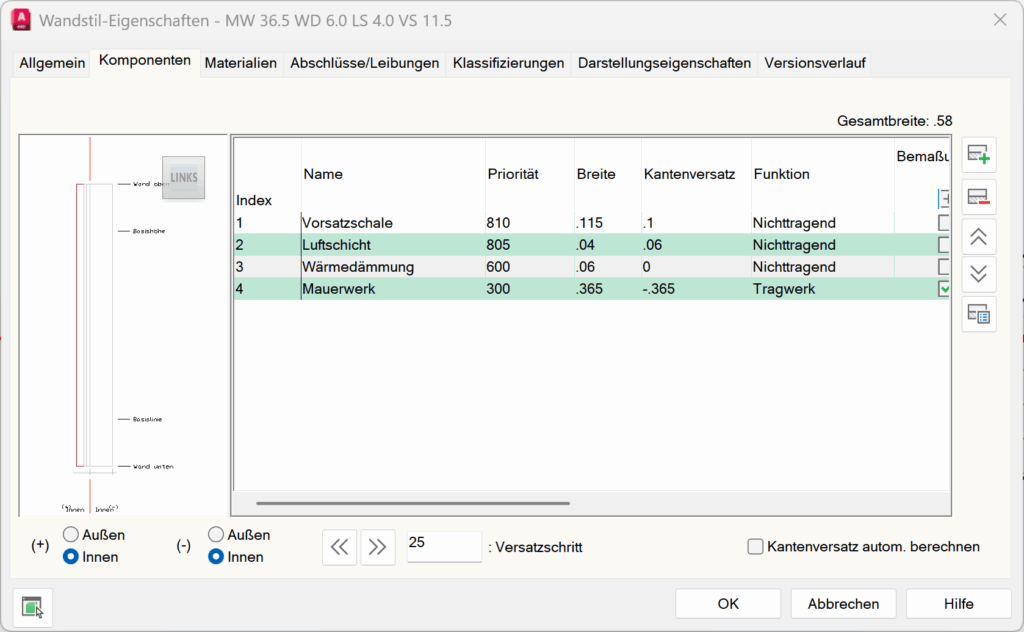

Wandstil – Komponenten:

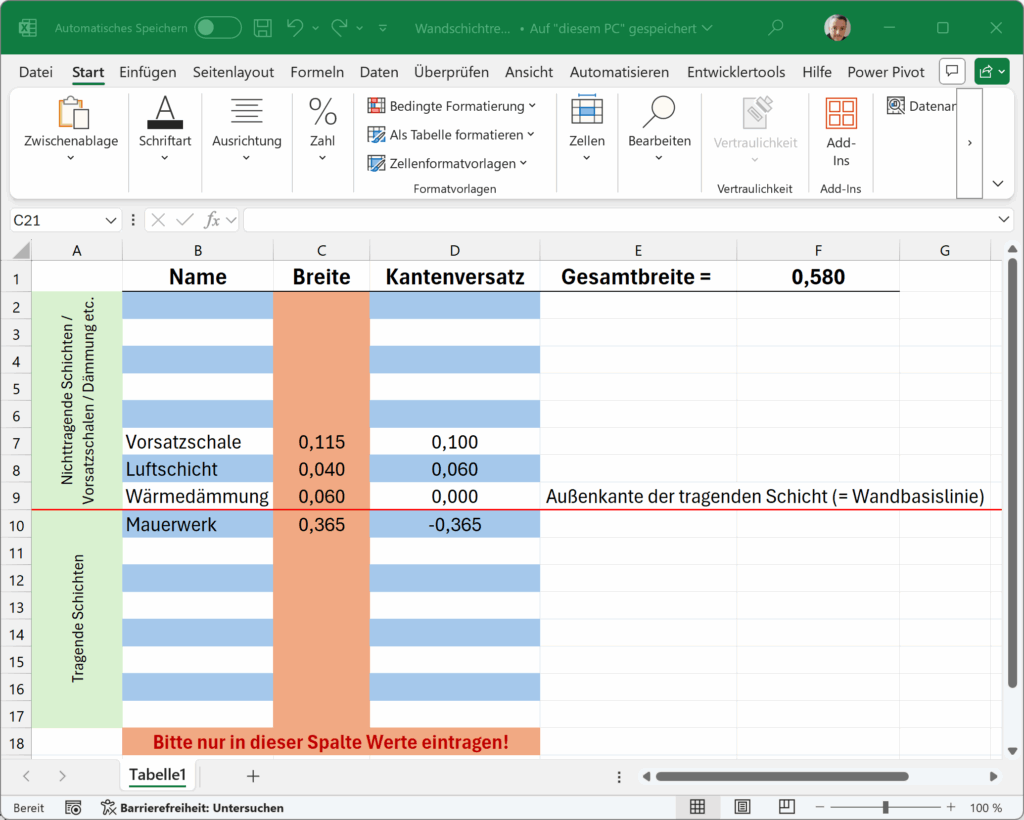

Excel-Tabelle ausgefüllt:

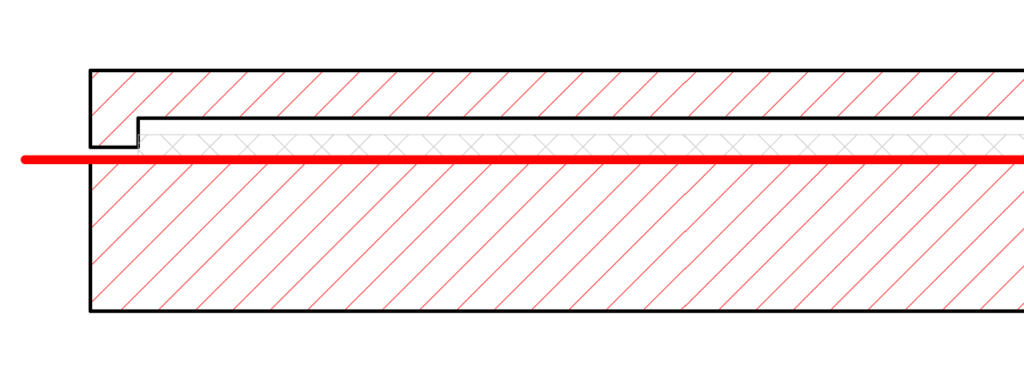

Wandstil im AutoCAD Architecture:
Die rote Linie wurde manuell hinzugefügt, um die Position der Wandbasislinie (Außenkante der tragenden Schicht) zu verdeutlichen.
Viel Spaß bei Ausprobieren!
