Wieso Zoom Grenzen nicht funktioniert
In diesem Blog-Beitrag geht es um ein Verhalten von AutoCAD. ich erkläre, Wieso Zoom Grenzen nicht funktioniert wenn gewisse Rahmenbedingungen bestehen.

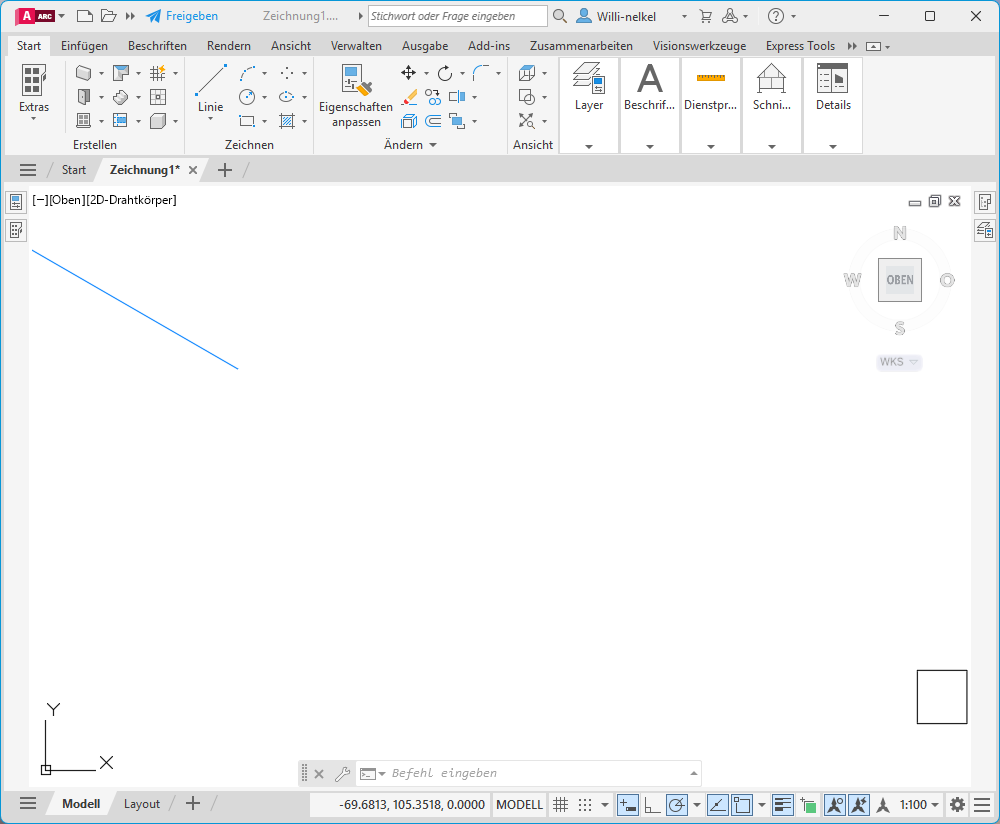

Ich habe hier eine Zeichnung erstellt, um das Verhalten zu demonstrieren. Es gibt ein Quadrat unten rechts im Bildschirm. Dieses liegt auf dem Layer „0“. Oben links eine blaue Linie, die auf dem Layer „Aus“ liegt.
Solange alle Layer sichtbar sind, funktioniert Zoom Grenzen (Doppelklick auf das Mausrad) wunderbar und korrekt.
Nun wundern sich mache Anwender wieso Zoom Grenzen nicht funktioniert.

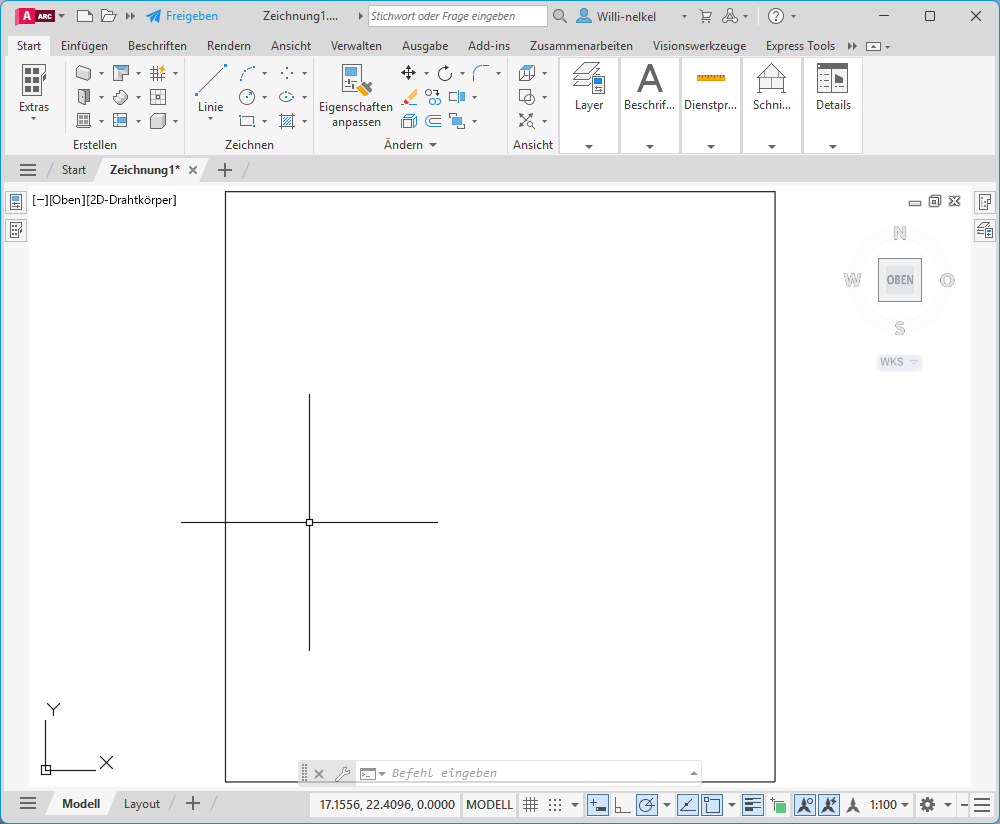

Wird der Layer der blauen Linie gefroren, dann funktioniert Zoom Grenzen wie erwartet.
Alles sichtbare wird maximal vergrößert gezoomt.

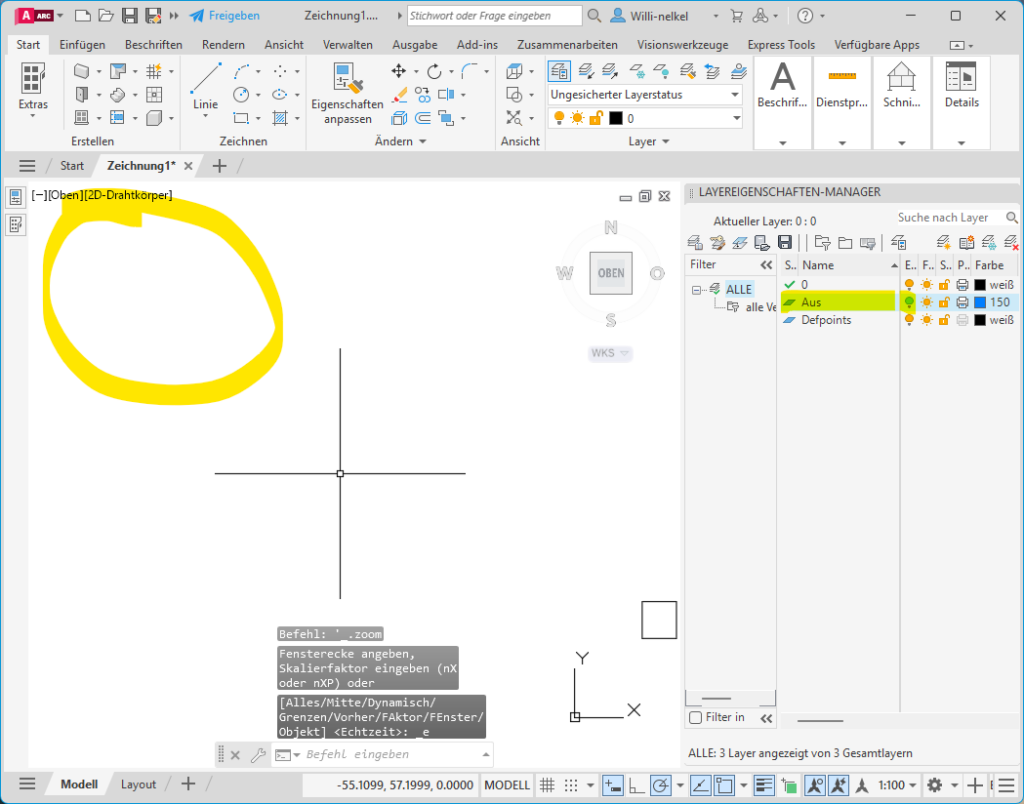

Wenn man jedoch den Layer der blauen Linie ausschaltet, dann meint man, Zoom Grenzen funktioniert nicht korrekt.
Das bedeutet… Zoom Grenzen zoomt alles sichtbare UND alles, was auf einem ausgeschaltetem Layer liegt, maximal auf den Bildschirm.
Auch dies ist ein Grund, weshalb ich einen Layer lieber friere, statt ausschalte.
