Drehpunkt von Decken und Dachelementen ausblenden

Dachelemente und Decken besitzen einen sogenannten Drehpunkt. Dieser wurde bei Ihnen in der Zeichnungsvorgabe aktiviert. Damit enthalten alle Dachelemente jetzt diesen Punkt. Dieser Artikel zeigt Ihnen wie Sie den Drehpunkt von Decken und Dachelementen ausblenden können

Weg 1: Stileinstellung

1. Ein Dachelement markieren

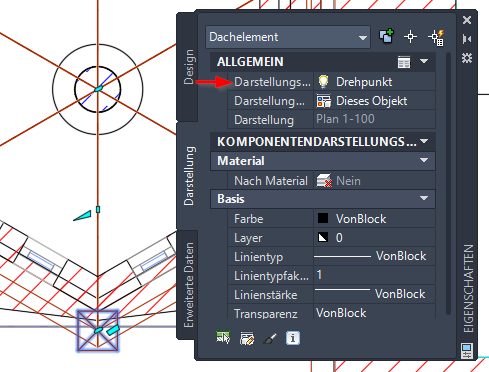

2. Eigenschaftenpalette > Lasche Darstellung

3. Öffnen Sie das Dropdownfeld Darstellungskomponente.
4. Schalten Sie mit einem Linksklick auf die Glühbirne den Drehpunkt aus

Weg 2: Komponenten Direktauswahl

1. Gehen Sie in die Eigenschaftenpalette in die Lasche Darstellung.

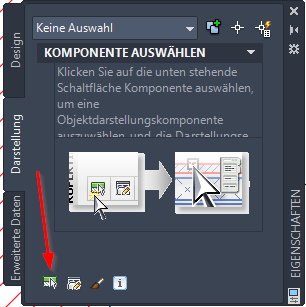

2. Klicken Sie auf das Icon Komponente auswählen

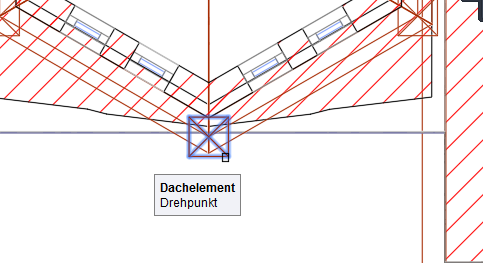

3. Bewegen Sie den Mauszeiger zu dem Quadrat; mit etwas Verzögerung wird angezeigt, um was es sich handelt. Klicken Sie das Quadrat (den Drehpunkt) an.

4. Der Drehpunkt wird in der Zeile Darstellungskomponente angezeigt. Wie zuvor beschrieben mit dem Dropdownfeld die Liste öffnen und die Glühlampe bei Drehpunkt ausschalten.

Wichtig:
Die Darstellungskomponente ist in jeder Darstellungskonfiguration ggf. zu deaktivieren.
